同步升降器Power Base
同步升降器 power base
1.工作原理；依靠齿轮和齿条之间的联动配合，保证四个或多个支撑点同步升降，进而实现工作平台平稳升降，四个支撑点的同步误差最小可达0.5mm
2.同步升降器的结构及性能；
①同步升降器是由齿轮和齿条组成齿轮箱连接轴相组合的结构，是用于上/下操作时维特上部和下部表面同步的单元。
②齿轮箱内部几个齿轮相互啮合运转，因此几乎不产生噪音底。
③上/下运动，在收到50%以内偏压时也可以正常运动。
④它的导轨是以单元形式组成，部件的规格化部件。
升降器是一种被动型的升降器，它是以气缸作为动力源，升降器起导向和同步作用
苏州亚顶同步升降器
3同步升降器的特点
1 真品质及简单化设计，部件小巧，耐久性强，可以根据设计者的要求组装，减少设计时间。
2型号的选择；选择型号时时应根据不同的负载、行程和系列来选择不同的型号
3轴间距的选择:在选择时应注意,当轴间距超过了相应长度时应加装中间支撑
4上/下动作时远转轻快声音小。齿轮和齿条的结构保证了较好的啮合，环境恶劣也可以保特同步。
4使用范围广
适用于自动化生产线组装工程或物流线 自动仓库 自动化光伏生产线 等一般产业机器装备。
5同步升降器的用途
| 普通型号 洁净室型号 |
| 平面升降 一般升降机 |
FPD输送机升降设备 |
| 输送机用升降传传输 |
玻璃Pin升降设备 |
| 自动仓库用出入库升降平台 |
洁净室升降设备 |
| 其它自动化机器及工业机器升降 |
医药品制造设备 食品品制造设备 |
|
升降器的种类
型号；DJ30-F4

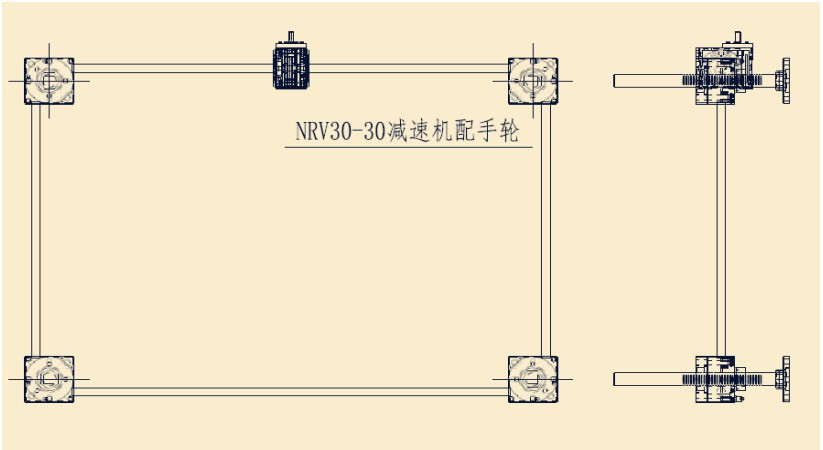

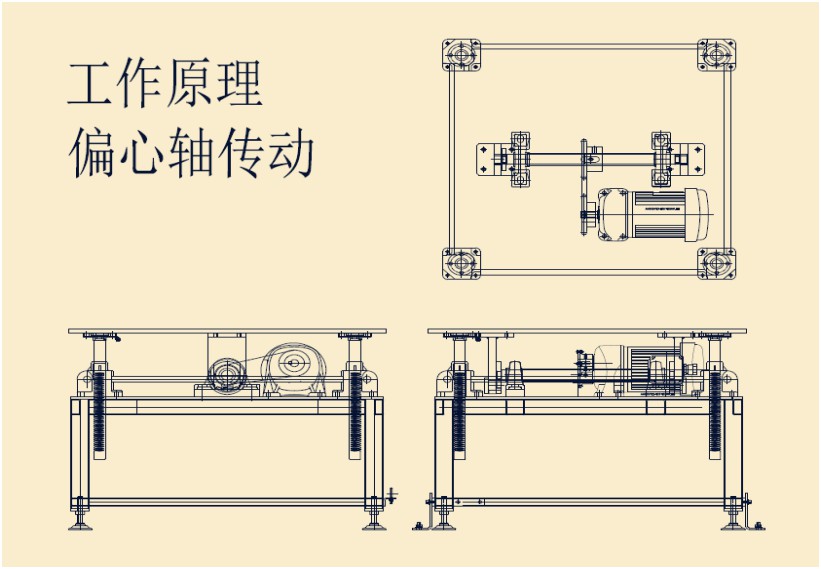

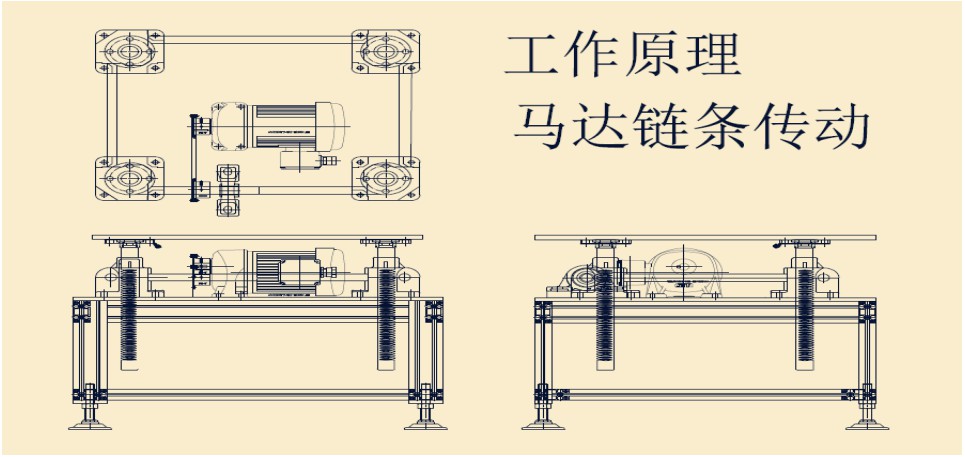

同步升降器工作原理选择图
同步升降器工作原理选择图
组装时注意事项.中心距离确认
同步升降器的中心距留有土1m的偏差,所以框架组装时,尺寸即使有上下面也可以组装,但,上会
增加齿条负荷,因此中心位置要调节准确，会使齿条的负荷增加而不能灵活运
组装而的机械加工
为了准确操作和保证水平。同步升降器的组面要先机械加工后组装。框架结构在安装时要先焊接,后加工组装面,最后组装
苏 州 亚 顶
去除上下面的轴端间隙
驱动源使用单行程汽缸或气囊时,先要加工同步升降器组装面或安装衬垫,把上下面的轴端间隙去除以后才能组装 同步升降器
同步升降器底座组装时注意
添加 同步升降器底座时,如果一开始就把组装螺栓扭紧,则同步升降器中心距容易发生变化,从而产生负荷,应该先把组装螺栓稍微松开,进行升降试验后再扭紧,这样可以使运转更加灵活
苏 州 亚 顶
苏州亚顶
苏州亚顶
